在施工中耐火浇注料的注意事项

您当前的位置：首页 > 新闻资讯 > 公司新闻

在施工中耐火浇注料的注意事项

2019-04-03

次

耐火浇注料是指由耐火集料、结合剂和外加剂组成的混合料，加水（或液状结合剂）调和成可用浇注法施工的泥料。与其他不定形耐火材料的区别在于，耐火浇注料施工后具有一定的凝结和硬化时间，因此浇注成型后需经过一定时间的养护方可脱模、之后再经过适当时间的自然养护即可投入烘烤使用。

在施工中耐火浇注料的注意事项：

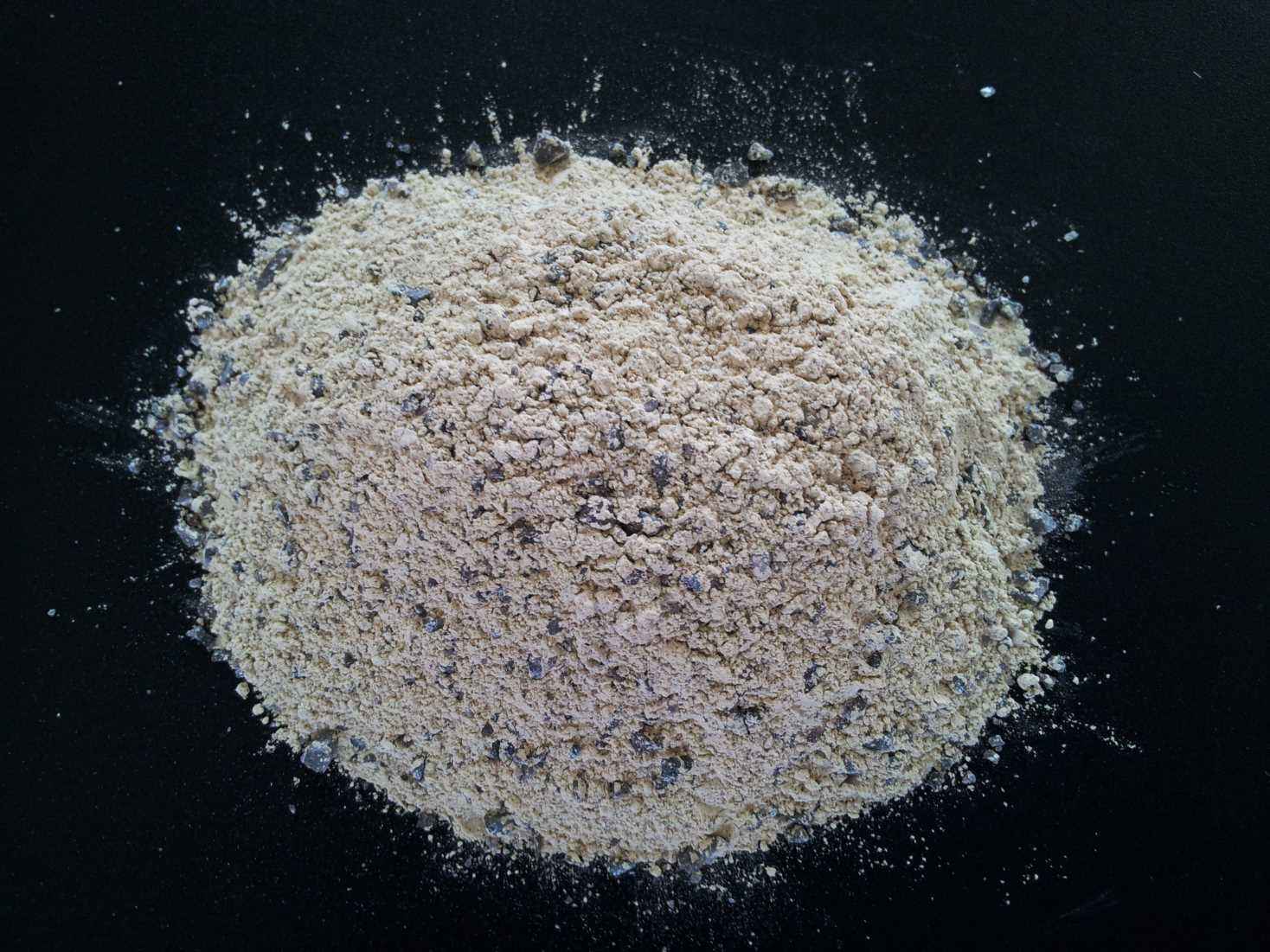

耐火浇注料

1.浇注料施工用模板可用钢板或硬木板制成，表面须光滑。模板要有足够强度，刚性好、不走形，不移位，不漏浆，模板固定要牢固，避免因振动而出现涨模，模板对接间隙要小，避免露浆。钢模板要涂脱模剂，木模板要刷防水漆，重复使用的模板要先清洗，再涂漆，方可使用。

2.浇注料须整桶整袋地使用。搅拌好的浇注料一般在30min内用完，在高温干燥的作业环境中还要适量缩短这一段时间。已经初凝甚至结块的浇注料不得倒入模框中，也不得加水搅拌再用。

3.倒入模框内的浇注料应立即用振动棒分层震实，每层高度不大于300mm，振动间距以250mm左右为宜。振动时尽量避免触及锚固件，不得在同一位置上久振和重振。看到浇注料表面返浆后应将振动棒缓慢抽出，避免浇注料层产生离析现象和出现空洞，并确保浇注料内气体排出。浇注完成后的浇注体，在凝固前不能再受压与受振。

4.待浇注料表面干燥后，应立即用塑料薄膜或草袋将露在空气中的部分盖严。初凝到达后要定期洒水养护，保持其表面湿润。养护时间至少两天，刚开始的一天内要勤洒水。浇注料终凝后可拆除边模继续洒水养护，但承重模板须待强度达到70%以后方可拆模。

5.模板拆除后应及时对浇注体进行检查。发现蜂窝、剥落和空洞等质量问题要及时处理与修补。问题严重时要将缺陷部位凿去，露出锚固件，再用同质量的捣固料填满捣实，继续养护，禁止用水泥灰浆摸平来掩盖问题。
